隨著國內礦產資源的不斷開采，低品位礦石占比越來越高，為了實現對低品位礦石的磨礦，傳統的磨礦設備顯然已經不能滿足要求，所以，我們選礦設備廠家打造了高產節能的新型磨礦設備。

設計思路

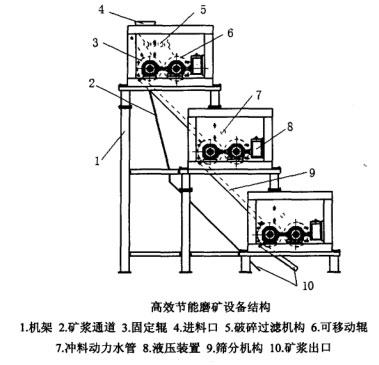

針對給礦供給量大，易造成磨礦過程堵塞的問題，進行給礦破碎和過濾機構的設計，使符合要求的礦石進入磨礦過程，磨礦主要采用兩個相對旋轉的大輥子對礦石進行三級研磨作業，各級間隙逐漸減小，使破碎與磨礦有機結合，大粒度礦石通過排料口進行排出；磨礦的同時進行礦漿篩分，設計一種結構簡單的振動篩機構，使整個磨礦過程中礦石和礦漿不是混合在一起進行，因此可以大大提高工作效率，耗電量降低，提高礦漿質量，減少占地面積。具體結構見圖1。

具體機構設計

1、破碎、過濾機構設計

破碎、過濾機構的作用是控制給礦速度和給礦粒度大小，避免造成磨礦機構堵塞。本機構采用四個小直徑輥子，每個輥子上纏繞螺旋狀結構，四個輥子相對選轉，符合粒度大小的礦石分別從兩側相向旋轉輥子進入磨礦機構，不符合粒度的礦石在中間兩個輥子的螺旋狀結構帶動下從出料口排出。

2、磨礦機構設計

磨礦機構采用三級研磨，每一級研磨均采用兩個空心帶耐磨輥皮的大直徑輥子組成，軸芯選用合金鋼，輥皮采用耐磨性好的高錳鋼制作，采用空心輥子可節約輥子制作材料，并且可以減少重力對輥子產生的彎矩，采用耐磨輥皮，更換方便，并且可以降低成本。每一級的兩個輥子，一個為固定輥，一個為移動輥，通過液壓缸推動移動輥調整間隙，三級研磨間隙逐漸減小，保證礦漿粒度范圍。研磨輥直徑為600mm，長度1050mm，壁厚50mm。

3、篩分機構設計

在振動篩上直接安裝振動電機，不需要驅動機械及激振器；機架選用方管，節約材料。通過改變振動電機的激振力，可以簡單地調整生產量。在篩分過程中為防止礦石、礦漿在重力作用下直接下滑，在二級和三級研磨輥上方設置了沖料動力水管，水管噴射方向與篩網成18度，并且可以防止礦漿粘附堵塞篩孔。

篩分結構的設計使設備在磨礦的同時進行礦漿篩分，避免了球磨機礦漿和礦石同時存在于球磨機中造成生產率低的現象，生產率大大提高，礦石品位也得到提高，減少了占地面積。

通過以上分析介紹，新型高產節能磨礦設備結構設計先進，在工作過程中表現出極高的優勢，磨礦效率高，同時實現了節能降耗。我公司該設備正在售賣中，歡迎前來咨詢選購設備。
