處理物料：鐵礦石
處理能力：300t/h
石墨主要元素為碳，天然可浮性良好。經探查，我國石墨資源十分豐富，且我國還是石墨產量和消費大國。隨著石墨在國內外各領域應用的迅速擴展，對其質量要求愈發嚴格，因此提出了研制新型效率高、性能好、經濟合理、便于維護檢修、能改善生態環境的再磨設備的要求。
河南紅星機械廠家從節省石墨選礦、加工過程中的能源消耗、提高磨礦效果、改善再磨工序工藝條件出發，根據石墨工藝生產特點要求，研制出效率高、性能好、節能效果明顯的紅星石墨磨礦機。經試用，該設備磨礦效果、單位耗能、保護鱗片性能等方面均好于原使用的常規再磨設備。目前該設備已被石墨生產企業普遍接受，廣泛地應用于石墨選礦、加工，作為粗礦再磨設備使用。
性能特點
1、磨礦效果好、精礦品位高。
紅星石墨磨礦機球荷厚度較大，且球與球之間壓力大，石墨受到強烈的擠壓和磨剝作用，使磨礦效果顯著提高。采用紅星石墨磨礦機研磨石墨精礦品位可提高7%c以上，這是其它磨礦設備很難達到的。
2、剝離能力強，保護鱗片性能好。
紅星石墨磨礦機內的介質球依靠筒體旋轉被拋至筒體內壁襯板上，并因為離心力作用下落，介質球這種旋轉運動產主了強的磨剝力，使石墨與其連生體解離，剝離后的合格粒子隨著上升的水流直接通過出料器從排礦口溢出，避免了過磨現象。同時上述運動過程中沒有球砸球、球砸襯板的硬性正面沖擊破碎現象，對于價值較高的石墨大鱗片具有很好的保護作用。
3、節能效果顯著。
紅星石墨磨礦機節能效果十分明顯。分析原因有三：其一，通過上述第2個特點分析，該設備避免了物料過磨，減少了無用功的消耗。其二，該機筒體固定，且內部介質球為細砂型，裝量相對少，節約了驅動沉重筒體的電能。第三，此設備克服了球砸球、球砸襯板現象，避免了大量電能用于金屬磨耗。
4、對給礦濃度的適應性強。
傳統的石墨粗、精礦再磨其礦漿濃度一般不低于40%，否則可明顯地聽到球砸球、球沖擊襯板的聲音，磨礦介質捕捉不到礦粒，降低了磨礦效率，且消耗了大量電能。經過對紅星石墨磨礦機試驗表明，濃度對磨礦效率影響不大，即濃度對磨礦效果影響不敏感。為此，我們在新擴建、改造的生產工藝中，在處理浮選中礦再磨時，無需對礦漿進行濃縮，既簡化了工藝流程、減少了石墨流失，又節省了基建投資和設備電能消耗。
5、磨礦效果好，有利于工藝流程簡化。
過去，石墨加工工藝流程中采用四次再磨六次精選，而采紅星石墨磨礦機，只需兩次再磨四次精選即可實現。
6、設備結構簡單、重量輕、電機容量少、便于維護和操作。
設備運轉過程中噪音小，排礦口無礦漿外泄現象，不吐球，便于實現文明生產。
結構及工作原理

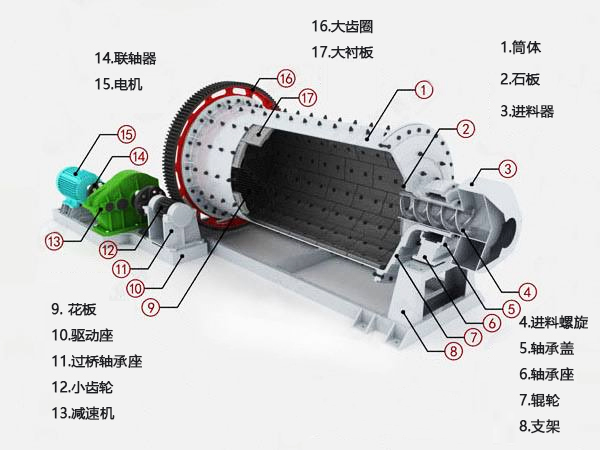

紅星石墨磨礦機由電氣部分、傳動部分、主軸、進料裝置、出料部分、磨礦介質、筒體等部分組成，主軸通過軸承座和固定的筒體支撐，筒體內壁裝有耐磨襯板，腔內裝有鋼球介質。

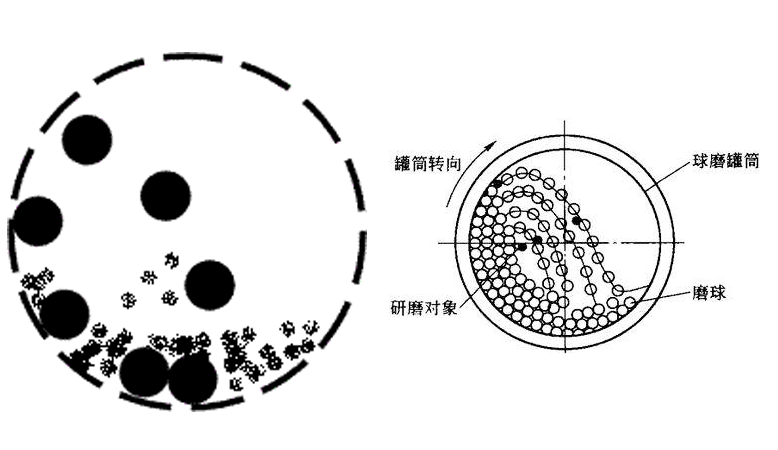

石墨磨礦機電機經傳動裝置驅動筒體旋轉，石墨由進料裝置均勻進入磨礦機，筒體旋轉使磨礦介質和石墨在離心力的作用下產生重?fù)艉脱心プ饔谩Ｍ瑫r因壓力和速差關系，使磨礦介質和石墨之間產生旋轉狀磨剝運動，將石墨進一步研磨。研磨成粉的石墨通過卸料篦板排出，完成粉磨作業。
技術參數
| 規格型號 | 筒體轉速 （r/min） |
裝球量 (t) |
進料粒度 (mm) |
出料粒度 (mm) |
產量 (t/h) |
電機功率 (kw) |
總重量 (t) |
| Ф900×1800 | 36-38 | 1.5 | <20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.85 |
| Ф900×3000 | 36 | 2.7 | <20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.98 |
| Ф1200×2400 | 36 | 3 | <25 | 0.075-0.6 | 1.5-4.8 | 30 | 13.6 |
| Ф1200×3000 | 36 | 3.5 | <25 | 0.074-0.4 | 1.6-5 | 37 | 14.3 |
| Ф1200×4500 | 32.4 | 5 | <25 | 0.074-0.4 | 1.6-5.8 | 55 | 15.6 |
| Ф1500×3000 | 29.7 | 7.5 | <25 | 0.074-0.4 | 2-5 | 75 | 19.5 |
| Ф1500×4500 | 27 | 11 | <25 | 0.074-0.4 | 3-6 | 110 | 22 |
| Ф1500×5700 | 28 | 12 | <25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
| Ф1830×3000 | 25.4 | 11 | <25 | 0.074-0.4 | 4-10 | 130 | 34.5 |
| Ф1830×4500 | 25.4 | 15 | <25 | 0.074-0.4 | 4.5-12 | 155 | 38 |
| Ф1830×6400 | 24.1 | 21 | <25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
| Ф1830×7000 | 24.1 | 23 | <25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
| Ф2100×3000 | 23.7 | 15 | <25 | 0.074-0.4 | 6.5-36 | 155 | 45 |
| Ф2100×4500 | 23.7 | 24 | <25 | 0.074-0.4 | 8-43 | 245 | 56 |
| Ф2100×7000 | 23.7 | 26 | <25 | 0.074-0.4 | 12-48 | 280 | 59.5 |
| Ф2200×4500 | 21.5 | 27 | <25 | 0.074-0.4 | 9-45 | 280 | 54.5 |
| Ф2200×6500 | 21.7 | 35 | <25 | 0.074-0.4 | 14-26 | 380 | 61 |
| Ф2200×7000 | 21.7 | 35 | <25 | 0.074-0.4 | 15-28 | 380 | 62.5 |
| Ф2200×7500 | 21.7 | 35 | <25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
| Ф2400×3000 | 21 | 23 | <25 | 0.074-0.4 | 7-50 | 245 | 58 |
| Ф2400×4500 | 21 | 30 | <25 | 0.074-0.4 | 8.5-60 | 320 | 72 |
| Ф2700×4000 | 20.7 | 40 | <25 | 0.074-0.4 | 22-80 | 380 | 95 |
| Ф2700×4500 | 20.7 | 48 | <25 | 0.074-0.4 | 26-90 | 480 | 102 |
| Ф3200×4500 | 18 | 65 | <25 | 0.074-0.4 | 按工藝條件定 | 630 | 149 |
| Ф3600×4500 | 17 | 90 | <25 | 0.074-0.4 | 按工藝條件定 | 850 | 169 |
| Ф3600×6000 | 17 | 110 | <25 | 0.074-0.4 | 按工藝條件定 | 1250 | 198 |
| Ф3600×8500 | 18 | 131 | <25 | 0.074-0.4 | 45.8-256 | 1800 | 260 |
| Ф4000×5000 | 16.9 | 121 | <25 | 0.074-0.4 | 45-208 | 1500 | 230 |
| Ф4000×6000 | 16.9 | 146 | <25 | 0.074-0.4 | 65-248 | 1600 | 242 |
| Ф4000×6700 | 16.9 | 149 | <25 | 0.074-0.4 | 75-252 | 1800 | 249 |
| Ф4500×6400 | 15.6 | 172 | <25 | 0.074-0.4 | 84-306 | 2000 | 280 |
| Ф5030×6400 | 14.4 | 216 | <25 | 0.074-0.4 | 98-386 | 2500 | 320 |
| Ф5030×8300 | 14.4 | 266 | <25 | 0.074-0.4 | 118-500 | 3300 | 403 |
| Ф5500×8500 | 13.8 | 338 | <25 | 0.074-0.4 | 148-615 | 4500 | 525 |
紅星石墨磨礦機輕巧靈便、高產節能、運轉可靠。經實踐，取得了基建投資節約20%，利用系數提高35%以上，節約電能30%以上的良好效果。在石墨的深加工和其他非金屬礦選礦再磨工序中的應用經濟效益會更加顯著。它的推廣應用不僅推動了我礦石墨生產工藝的改進，也將為我國非金屬礦的選礦技術發展作出一定的貢獻。紅星石墨磨礦機是紅星主要產品，如有需求，歡迎聯系我廠考察購機。
發布時間：2016-06-20 16:19:28 更新時間：2020-09-19 13:40:15 作者：紅星機器
