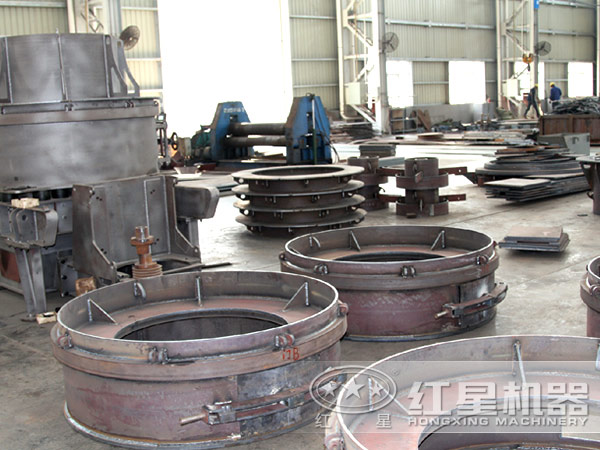

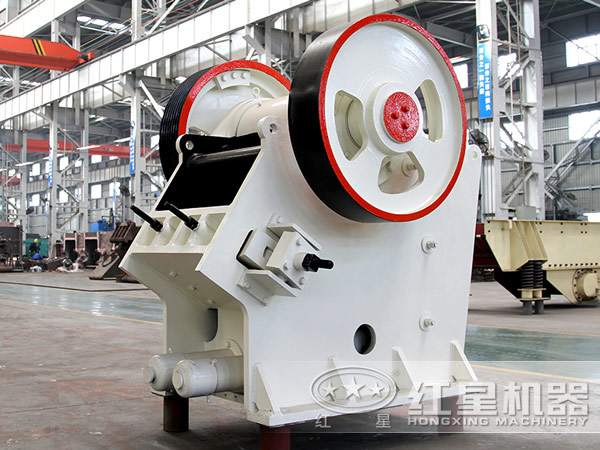

軸承是振動顎式破碎機的關鍵零部件，其軸承的設計關系著軸承的使用壽命和破碎機的工作性能。本文的目的是介紹軸承的計算方法之一，即NSK計算方法。

NSK計算方法：估價振動裝置的軸承壽命，要考慮機器的類型，年工作小時數、實際要求和其他因素。一只軸承的標準壽命大約為10000h，不過它在4000~15000h之間變化。振動顎式破碎機一般選用7500h。

1）額定壽命的估算

，式中Lh是額定壽命，fh是壽命系數，fw是載荷系數，F(xiàn)r是軸承載荷（N），n是轉速（r/min），cr是軸承的額定載荷（N）。

2）軸承載荷

按振動軌跡可分為圓形運動形式和直線運動形式。除軸承載荷未知外，其他如偏心質量、振幅等都給定時，振動軌跡為圓形運動的軸承載荷可以由以下公式得出：

，式中G是參振的質量，F(xiàn)r是軸承載荷（N），z是軸承數量，n是轉速（r/min），r是振幅。

3）滾子軸承的疲勞壽命

對應用于振動工況的軸承外形尺寸，合適的f1的值介于2.3~2.8之間，該值是當疲勞壽命Lh=8000~15000h，由相同的工況或相似的軸承座獲得。作為比例假設f1=46，Lh=10000h。

f1 2.8盡量不要使用，因為這樣設計的軸承可能需加大尺寸而不適用于高速。隨著尺寸增大許用速度降低。因此選用軸承時，除了額定載荷下的極限轉速之外，軸承速度能力的指示值也必須加以考慮。
