某鐵選廠近期要更換采礦點(diǎn)，由于礦石生產(chǎn)區(qū)域的變更，礦石性質(zhì)也隨之發(fā)生變化，顯然，原有的鐵礦選礦工藝已不合適。為確定出適合新礦的選礦工藝，該鐵選廠對(duì)礦石性質(zhì)及磨礦、浮選、磁選工藝進(jìn)行了一系列的試驗(yàn)，以便確定出合理的選礦流程。下面就鐵選廠的試驗(yàn)做出闡述。

一、礦石性質(zhì)試驗(yàn)

取某采場(chǎng)礦石作為試驗(yàn)礦樣，將礦樣全部破碎至2mm以下，混勻后取出粉礦化驗(yàn)樣，然后縮分裝袋，每袋1kg備用。粉礦化學(xué)多元素分析結(jié)果見(jiàn)表1。

表1

由表1可知該礦石銅品位僅為0.043%，硫品位僅為0.083%，基本無(wú)浮選價(jià)值。鐵原礦品位較高，為45.73%，是主要回收的有用元素。

二、選礦試驗(yàn)

1、磨礦試驗(yàn)

為進(jìn)一步探索礦石的可磨性，對(duì)粉礦樣進(jìn)行時(shí)間為7、9、11、13min的磨礦試驗(yàn)，測(cè)其磨礦產(chǎn)品細(xì)度，結(jié)果見(jiàn)表2。

表2

從表2磨礦試驗(yàn)結(jié)果可以看出，隨著磨礦時(shí)間的增加，磨礦細(xì)度逐漸增大，磨礦時(shí)間為9min時(shí)，－200目含量為61.69%，磨礦時(shí)間為11min時(shí)，磨礦細(xì)度也僅為67.84%，而其他采場(chǎng)礦石在磨礦時(shí)間9min時(shí)，細(xì)度即可達(dá)到69.82%，與其他采場(chǎng)礦石相比，可磨性明顯較低。

2、浮選、磁選試驗(yàn)

對(duì)該礦樣進(jìn)行了磨礦時(shí)間為9min的浮選、磁選試驗(yàn)，磁場(chǎng)強(qiáng)度為119.43kA/m，選別流程見(jiàn)圖1，浮選指標(biāo)見(jiàn)表3，磁選指標(biāo)見(jiàn)表4。

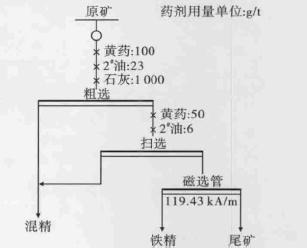

圖1

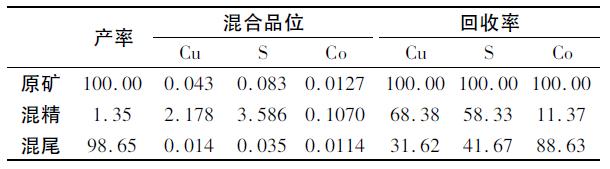

表3

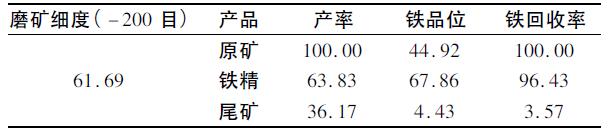

表4

由表4可知該礦石磁選指標(biāo)比較理想，在磨礦細(xì)度為－200目61.69%時(shí)，鐵精礦品位即可達(dá)到67.86%，回收率達(dá)到96.43%，說(shuō)明礦中磁鐵礦嵌布粒度比較粗。

上述試驗(yàn)成功確定了新的鐵礦石的性質(zhì)及新的選礦流程，隨后，該礦也確實(shí)采用了此次試驗(yàn)的選礦方案，選別指標(biāo)和效果均與試驗(yàn)相符，該廠較滿意。
