發布時間：2021-11-10 10:11:47

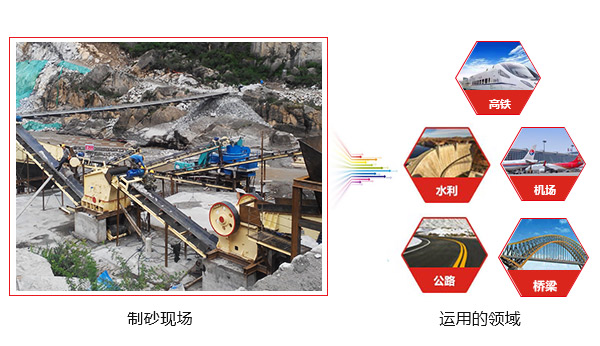

隨著城鎮公路、鐵路、市政建設、橋梁、機場、高鐵等建設項目不斷的擴展，砂石作為基本原材料，成為更多投資商的關注點。天然砂是上億年積累下來的寶貴資源，為倡導合理利用天然礦資源，需要采取先進的制砂技術手段，才能避免資源浪費。那么，優質的砂石必須配備技術先進的制砂成套設備，才能創造高收益。
通常情況下，制砂生產線成套設備有顎式破碎機、圓錐破碎機、制砂機、輸送機、給料機、振動篩等組成。制砂生產線生產效率是否高，設備選型起著主導作用，合理的選型及配置，更有利于提高生產效率。相反，不合理的設備配置及選型將是場悲劇。如何正確選型，將是每位客戶都非常關注的問題，一般專業的制砂成套設備廠商推薦出的設備型號、或者工藝流程設計基本不用擔心，比較科學合理。
紅星技術工程師為廣大客戶推薦優質的制砂成套設備型號，供廣大客戶挑選。
1、顎式破碎機型號

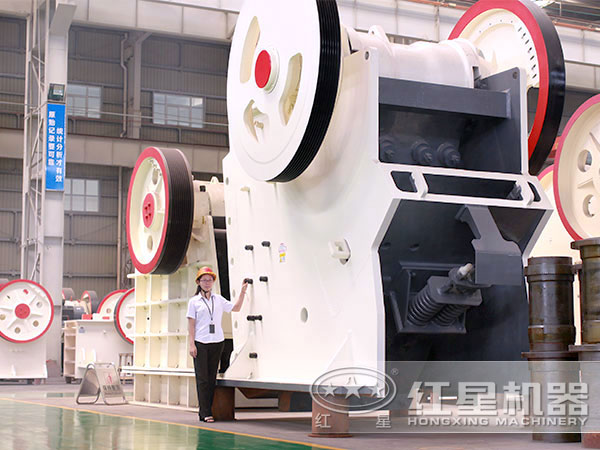

顎式破碎機的系列型號較多，常見的有PE顎式破碎機、HD顎式破碎機、CJ顎式破碎機等，比較節能的顎式破碎機是CJ系列，它是制砂生產線中比較節能的破碎設備，是粗碎環節必備設備，它不同的產能有不同的型號，市場上常見的型號有以下幾種。
| 型號 | 最大進料粒度 | 進料口尺寸 | 出料口調整范圍 | 處理能力（t/h） | 電機功率（KW） | 外形尺寸 長×寬×高（KW） |
| CJ96 | 480 | 930×580 | 60-175 | 105-390 | 4P 90 | 2850×2270×1950 |
| CJ106 | 560 | 1060×700 | 70-200 | 150-500 | 4P 110 | 3280×2580×2400 |
| CJ120 | 700 | 1200×870 | 70-200 | 175-610 | 4P 160 | 3700×2790×2950 |
| CJ125 | 760 | 1250×950 | 100-250 | 270-831 | 4P 160 | 4230×2780×2960 |
| CJ150 | 960 | 1400×1200 | 125-250 | 340-880 | 4P 200 | 5030×3440×3970 |
| CJ160 | 960 | 1600×1200 | 150-300 | 430-1145 | 4P 250 | 5780×3460×3580 |
| CJ200 | 1200 | 2000×1500 | 175-300 | 630-1435 | 6P 400 | 6600×4030×4400 |
| CJ1511 | 850 | 1500×1070 | 125-300 | 425-1195 | 6P 200 | 4130×3000×3330 |
| CJ1513 | 1040 | 1500×1300 | 150-300 | 530-1280 | 6P 200 | 4620×2890×4190 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
2、圓錐破碎機型號

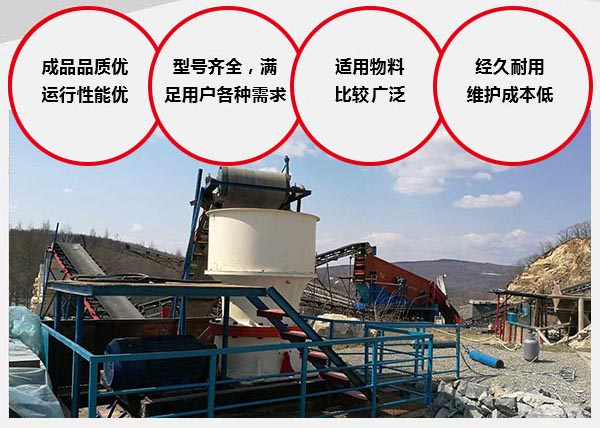

圓錐破碎機的系列較多，目前比較受歡迎的是單缸液壓圓錐破碎機，是制砂生產線中二次破碎加工環節，它的適用物料較為廣泛，它具有技術先進、耐用、維護成本低、運行性能優、成品品質優等特點，它的型號齊全，可滿足用戶各種產能的加工需求，具體型號介紹如下。
SC單缸圓錐破中碎系列技術參數：
| 型號 | 腔型 | 給料口尺寸 （mm） | 最大進料尺寸 （mm） | 最小排料口尺寸 （mm） | 電機功率 （kw） | 處理能力（t/h） |
| SC100S | C1 | 240 | 175 | 22 | 90 | 85-170 |
| C2 | 200 | 160 | 19 | 70-130 | ||
| SC160S | C1 | 360 | 290 | 25 | 160 | 125-345 |
| C2 | 300 | 240 | 22 | 108-305 | ||
| SC250S | C1 | 450 | 360 | 35 | 250 | 265-524 |
| C2 | 400 | 320 | 29 | 225-448 | ||
| SC315S | C1 | 560 | 450 | 41 | 315 | 349-1050 |
| C2 | 500 | 400 | 38 | 318-892 | ||
| SC450S | C1 | 600 | 480 | 44 | 450 | 498-1500 |
| C2 | 480 | 385 | 41 | 454-1274 |
SC單缸圓錐破細碎系列技術參數：
| 型號 | 腔型 | 給料口尺寸 （mm） | 最大進料尺寸 （mm） | 最小排料口尺寸 （mm） | 電機功率 | 處理能力 （t/h） |
| SC100 | F1 | 150 | 120 | 10 | 90 | 45-135 |
| F2 | 90 | 70 | 10 | 43-118 | ||
| F3 | 50 | 40 | 6 | 25-40 | ||
| SC160 | F1 | 200 | 160 | 13 | 160 | 69-215 |
| F2 | 115 | 90 | 10 | 57-184 | ||
| F3 | 75 | 60 | 8 | 70-90 | ||
| SC250 | F1 | 240 | 190 | 16 | 250 | 116-396 |
| F2 | 140 | 110 | 13 | 97-346 | ||
| F3 | 70 | 55 | 9 | 90-251 | ||
| SC315 | F1 | 275 | 220 | 32 | 315 | 177-662 |
| F2 | 215 | 170 | 29 | 209-643 | ||
| F3 | 175 | 140 | 29 | 162-552 | ||
| F4 | 85 | 70 | 19 | 175-325 | ||
| SC560 | F1 | 300 | 240 | 22 | 560 | 448-1512 |
| F2 | 195 | 155 | 19 | 380-1373 | ||
| F3 | 90 | 70 | 13 | 357-912 | ||
| SC750 | F1 | 370 | 295 | 25 | 750 | 394-2181 |
| F2 | 300 | 240 | 19 | 342-2020 | ||
| F3 | 230 | 185 | 16 | 267-1814 | ||
| F4 | 120 | 95 | 13 | 248-1165 | ||
| F5 | 85 | 70 | 10 | 185-1170 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
3、制砂機型號

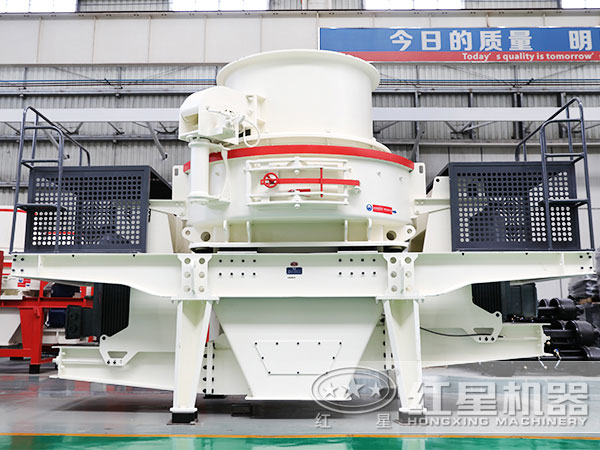

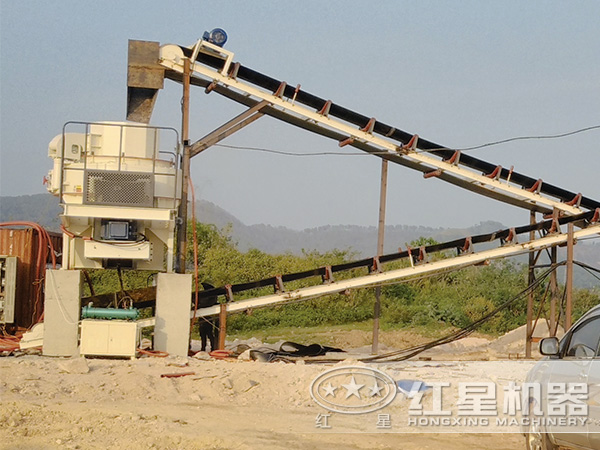

隨著制砂技術的不斷提升，制砂機的系列越來越多樣化，常見的制砂機系列有VSI、HVI、TK等系列，目前在制砂領域中受歡迎的是HVI制砂、整形機，它具有多重功能，可邊制砂邊整形，產出多樣式優質的砂石，它常用的型號有以下幾種，可以供廣大客戶任意挑選。
【【參數=HVI沖擊式制砂機、整形機】】
4、皮帶輸送機型號

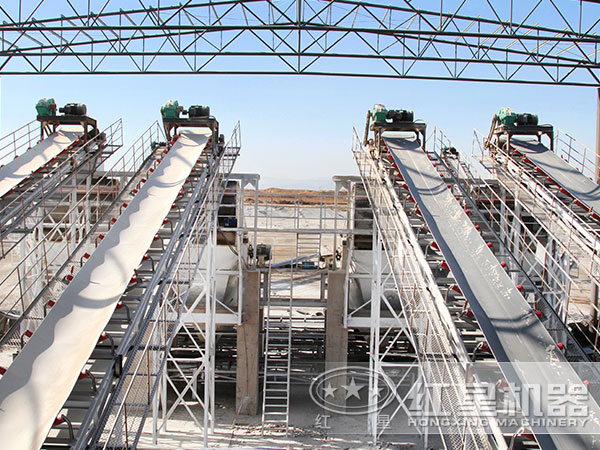

皮帶輸送機可以說是整條生產線的脈絡，想要生產線更順暢，必須選擇合適的型號，不同型號的輸送機它的寬窄度、長度不同，當然配備的電機功率也不同，具體技術參數如下介紹。
| 膠帶寬度 (mm) |
輸送長度 功率 |
輸送速度 (m/s) |
輸送量 (t/h) |
||
| 400 | ≤10 3 |
12-15 3-4 |
15-30 4-7.5 |
1.25-2.0 | 30-60 |
| 500 | ≤10 3 |
12-15 4-5.5 |
15-30 5.5-7.5 |
1.25-2.0 | 40-80 |
| 650 | ≤10 4 |
12-15 7.5 |
15-30 7.5-11 |
1.25-2.0 | 80-120 |
| 800 | ≤10 4 |
12-15 7.5 |
15-30 7.5-15 |
1.25-2.0 | 120-200 |
| 1000 | ≤10 5.5 |
10-20 7.5-11 |
20-40 11-22 |
1.25-2.0 | 200-320 |
| 1200 | ≤10 7.5 |
10-20 7.5-15 |
20-40 15-30 |
1.25-2.0 | 290-480 |
| 1400 | ≤10 11 |
10-20 15-22 |
20-40 22-45 |
1.25-2.0 | 400-680 |
| 1600 | ≤10 15 |
10-20 22-30 |
20-50 30-75 |
1.25-2.0 | 600-1080 |
| 1800 | ≤10 18.5 |
10-20 30-45 |
20-50 45-110 |
1.0-2.0 | 800-1500 |
| 2000 | ≤10 22 |
10-20 45-55 |
20-50 55-132 |
1.0-2.0 | 1000-2000 |
| 2400 | ≤10 30 |
10-20 55-75 |
20-50 75-185 |
1.0-2.0 | 1500-3000 |
5、給料機型號

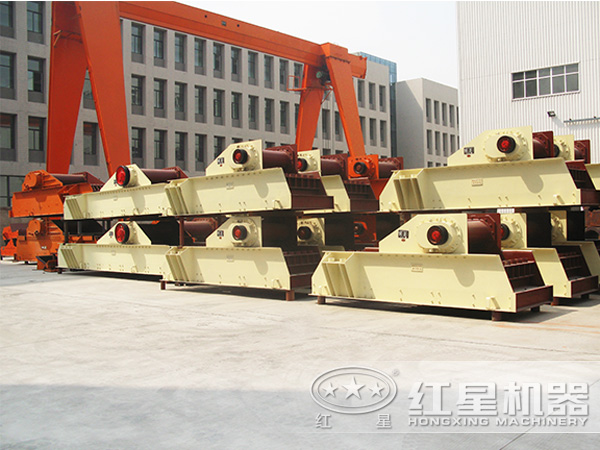

給料機設備用在顎式破碎機之前，它的工作方式以振動的形式均勻給料，均勻的給料可以使破碎環節不卡機，從而有效的提升下一環節工作效率，給料機的選型是非常主要的環節，它結合產能、規模、物料性質等多方面因素選擇匹配型號，具體常見型號將為大家做詳細介紹。
| 型號 | 最大進料粒度 (mm) | 處理能力 (t/h) | 電動機功率 (kw) | 安裝傾角 (°) | 槽體尺寸 (mm) |
| GZD-650×2300 | 300 | 80-100 | 2×1.1 | 10-20 | 650×2300 |
| GZD-750×2500 | 350 | 100-130 | 2×1.1 | 10-20 | 750×2500 |
| GZD-850×3000 | 400 | 120-150 | 2×3 | 10-20 | 850×3000 |
| GZD-1000×3600 | 500 | 150-200 | 2×3.7 | 10-20 | 1000×3600 |
| GZD-1100×3600 | 580 | 240-300 | 2×3.7 | 10-20 | 1100×3600 |
| GZD-1300×3600 | 650 | 450-600 | 2×5.5 | 10-20 | 1300×3600 |
| GZD-1500×3600 | 1050 | 450-1000 | 2×7.5 | 10-20 | 1500×3600 |
| GZD-2000×3600 | 1200 | 550-1000 | 2×10 | 10-20 | 2000×3600 |
| GZD-2500×5000 | 1500 | 650-1500 | 2×18 | 10-20 | 2500×5000 |
| ZSW-380×95 | 500 | 100-280 | 8p 11 | 0-5-10-15 | 3800×960 |
| ZSW-490×110 | 630 | 150-400 | 6p 15 | 0-5-10 | 4900×1100 |
| ZSW-490×130 | 750 | 400-700 | 6p 22 | 0-5-10 | 4900×1300 |
| ZSW-600×130 | 750 | 400-700 | 4p 22 | 0-5-10 | 6000×1300 |
| ZSW-600×150 | 800 | 500-900 | 4p 30 | 0-5-10 | 6000×1500 |
| ZSW-600×180 | 900 | 700-1300 | 4p 37 | 0-5-10 | 6000×1800 |
| ZSW-600×200 | 1200 | 800-1500 | 4p 55 | 0-5-10 | 6000×2000 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
6、圓振動篩型號

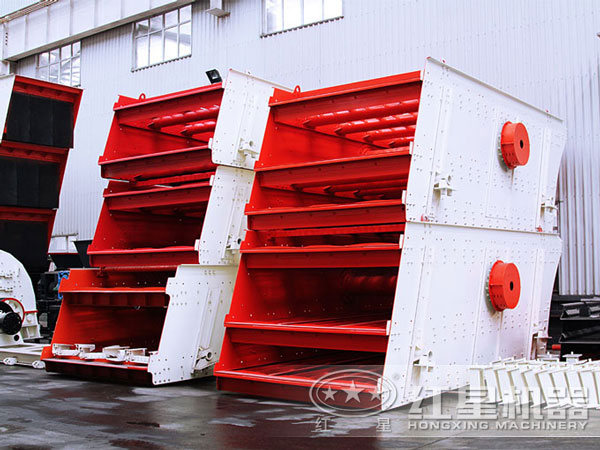

圓振動篩是制砂生產線中常見的設備，根據用戶對制砂成品規格的要求，選用適合的振動篩型號，通常常見的振動篩有一層、兩層、三層等，同時可篩分出不同規格型號的成品，圓振動篩的型號有以下幾種。
| 型號規格 | 篩網層數 | 篩網面積(㎡) | 篩孔尺寸 | 最大進料尺寸 | 處理能力(m³/h) | 振動功率(r/min) | 雙振幅 | 電機功率 | 篩面傾角(°) | 篩面規格 (mm) | 外形尺寸(長×寬×高)(mm) |
| 2YK1230 | 2 | 7.2 | 4-50 | 200 | 12-78 | 970 | 6 | 6P 7.5 | 20 | 1200×3000 | 3430×1860×870 |
| 3YK1230 | 3 | 10.8 | 4-50 | 200 | 13-80 | 970 | 6 | 6P 7.5 | 20 | 1200×3000 | 3570×1860×1210 |
| 2YK1237 | 2 | 8.88 | 4-50 | 200 | 15-86 | 970 | 6 | 6P 7.5 | 20 | 1200×3700 | 4050×1860×870 |
| 3YK1237 | 3 | 13.32 | 4-50 | 200 | 16-90 | 970 | 6 | 6P 7.5 | 20 | 1200×3700 | 4270×1860×1210 |
| 2YK1548 | 2 | 14.4 | 5-50 | 200 | 22.5-162 | 970 | 6 | 6P 11 | 20 | 1500×4800 | 5420×2210×1230 |
| 3YK1548 | 3 | 21.6 | 5-50 | 200 | 22.5-162 | 970 | 6 | 6P 15 | 20 | 1500×4800 | 5660×2210×1610 |
| 4YK1548 | 4 | 28.8 | 5-50 | 200 | 22.5-162 | 970 | 6 | 6P 18.5 | 20 | 1500×4800 | 6230×2210×2060 |
| 2YK1854 | 2 | 19.44 | 5-80 | 200 | 32-312 | 970 | 6 | 6P 22 | 20 | 1800×5400 | 5960×2550×1420 |
| 3YK1854 | 3 | 29.16 | 5-80 | 200 | 32-312 | 970 | 6 | 6P 22 | 20 | 1800×5400 | 6260×2550×1780 |
| 4YK1854 | 4 | 38.88 | 5-80 | 200 | 32-336 | 970 | 6 | 6P 22 | 20 | 1800×5400 | 6830×2550×2160 |
| 2YK2160 | 2 | 25.2 | 5-100 | 200 | 50-475 | 970 | 6 | 6P 30 | 20 | 2100×6000 | 6720×2840×1530 |
| 3YK2160 | 3 | 37.8 | 5-100 | 200 | 50-475 | 970 | 6 | 6P 30 | 20 | 2100×6000 | 7030×2840×1910 |
| 4YK2160 | 4 | 50.4 | 5-100 | 200 | 50-497 | 970 | 6 | 6P 37 | 20 | 2100×6000 | 7300×2840×2380 |
| 2YK2460 | 2 | 28.8 | 5-100 | 200 | 65-550 | 970 | 6 | 6P 30 | 20 | 2400×6000 | 7020×3140×1530 |
| 3YK2460 | 3 | 43.2 | 5-100 | 200 | 70-620 | 970 | 6 | 6P 37 | 20 | 2400×6000 | 7300×3140×1910 |
| 4YK2460 | 4 | 57.6 | 5-100 | 200 | 80-680 | 970 | 6 | 6P 45 | 20 | 2400×6000 | 7600×3140×2380 |
| 2YK2873 | 2 |
39.2 |
5-100 | 200 | 70-680 | 750 | 6 | 6P 37 | 20 | 2800×6440 | 7600×4320×1620 |
| 3YK2873 | 3 | 58.8 | 5-100 | 200 | 80-720 | 750 | 6 | 6P 45 | 20 | 2800×6440 | 7800×4320×2120 |
| 4YK2873 | 4 | 58.8 | 5-100 | 200 | 90-950 | 750 | 6 | 6P 55 | 20 | 2800×6440 | 7800×4320×2120 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
結合用戶對產能及規模的需求，只有挑選出合適的型號，才能創造更高的收益，以上部分型號僅供參考，更多型號可咨詢紅星機器技術人員。
