輥式破碎機簡介

輥式破碎機的樣式是比較古老的破碎設備，輥式破碎機按照規格來劃分的話可以分為：對輥式破碎機、單輥式破碎機、四輥式破碎機，齒輥式破碎機。輥式破碎機的因結構簡單、并且破碎后的物料過粉碎現象較少，所以被用于冶金、建材、耐火材料等領域，用來破碎河卵石、花崗巖等中高硬度材料。

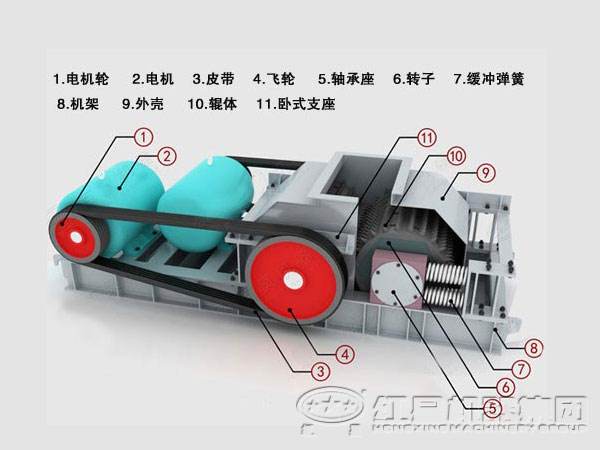

對輥式破碎機構造圖

輥式破碎機的的種類較多，我們就拿對輥式破碎機做具體的分析介紹。對輥式破碎機在我國的使用率還是比較高的，對輥式破碎機主要結構為固定軋輥、活動軋輥、傳動軸、機體、底架、罩殼、長齒輪罩殼等部分組成。圖一即為對輥式破碎機的結構圖。

圖一，對輥式破碎機的結構圖

1、機體一般情況下是用鑄鐵鑄造而成的，但是有一些實力比較強大，質量有保障的機體，是用鋼鐵鑄造的，以增強機體本身的堅固性、耐使用性。

2、平行裝置在水平軸上的兩個相向旋轉的輥子即為破碎輥，兩個破碎輥構成破碎腔。破碎輥是對輥式破碎的用于破碎的裝置，兩個破碎輥其中一個輥子的軸承是可以運動的，另一個輥子的軸承是固定的，破碎輥由輥面、軸毅、錐形弧鐵及主軸等構成，軸毅心部用鍵與主軸聯接，與輥面的錐孔配合，輥面則用高錳鋼或其他耐磨材料制成，以增強破碎輥的耐磨性。圖二為破碎輥和破碎腔的具體裝置。

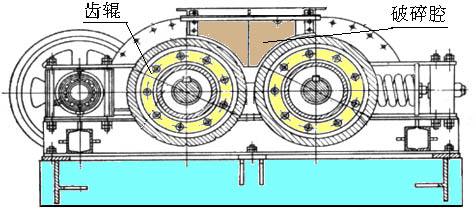

圖二，破碎輥和破碎腔

3、對輥式破碎機的的兩個破碎輥分別由一臺電動機通過帶輪的帶動下，使其作相向旋轉運動，隨著活動軸承發生移動時，帶輪的張力也將隨之波動，所以，常把電動機放置在活動軸承的下方，使活動軸承移動的方向垂直于帶輪和電動機中心連線的方向，則可減少皮帶張力的波動。

4、對輥式破碎機的兩個破碎輥之間的間隙大小，也就是排料口的尺寸大小，調節排料口大小的方法是通過增減兩個破碎輥軸承之間的墊片數量來改變的。在正常情況下，對輥式破碎機的彈簧力足以克服被破碎物料時所需的破碎力，然而對于不同的物料，可通過彈簧蓋上的螺母來調節彈簧力的大小，以滿足不同的破碎生產要求。各部件位置及調節如圖三。

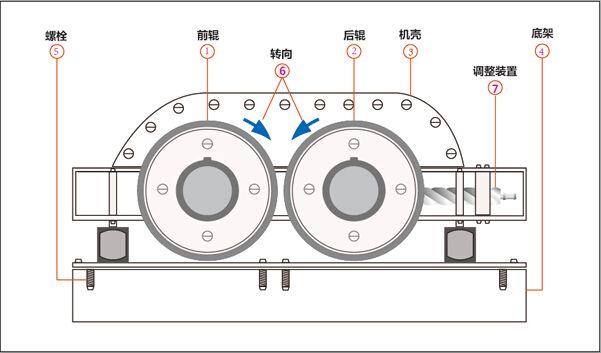

圖三，各部件位置及調節

5、對輥式破碎機的彈簧保險裝置在破碎機工作時，破碎輥之間的破碎力依靠彈簧的張力來平衡，并且，當破碎機被破碎的物料發生過載現象時，破碎力會急劇增加，彈簧則會被壓縮，迫使可動軸承橫向移動，這時排料口的寬度就會變大，使得非破碎物可以順利排出，之后可動軸承就會借助彈簧力恢復到原來的工作狀態。

對輥式破碎機雖然結構簡單，但是破碎比和工作量不比其他設備差，彈簧裝置在對輥式破碎機中起到了保護設備的作用，性能穩定可靠，大大提高了生產質量和效率。
